Descrição
Este sensor é um medidor TDS compatível com o sistema de Arduino permite averiguar, através de uma medição, a qualidade da água. Este módulo é de fácil utilização e serve para indicar a presença do valor de sólidos totais dissolvidos na água, ou seja, permite analisar a pureza da água calculando quantos miligramas de sólidos dissolvidos residem num litro de água. Assim, normalmente, quanto maior for o valor de TDS, maior será a quantidade sólidos presentes, logo, menor será a qualidade da água. Deste modo, este tipo de medição irá calcular a quantidade total de substancias orgânicas e inorgânicas dissolvidas na água, em unidades de miligramas por litro (mg/l).
Desta forma, o valor de TDS poderá ser utilizado enquanto referência para se averiguar a pureza de uma determinada amostra de água. Para além disso, o seu eléctrodo possibilita a medição de materiais condutores, tais como sólidos suspensos, metais pesados e iões condutores.
No que diz respeito à ligação a outros componentes, para utilizar este módulo basta conectar e utilizar, sendo que o mesmo possui ainda furos de 3,2 mm para facilitar a instalação noutros dispositivos.
Especificações Técnicas
Sensor Medidor TDS:
- Entrada de Energia: DC 3.3 – 5.5V
- Saída de Energia: 0 – 2.3V
- Corrente de trabalho: 3 – 6 mA
- Intervalo de medição de TDS: 0 -1000 ppm
- Precisão de medição de TDS: ± 10% F.S. (25º C)
- Interface do Módulo: XH2.54-3P
- Interface do Eléctrodo: XH2.54-2P
Sonda TDS:
- Número de agulhas: 2
- Comprimento total: 60 cm
- Interface de Conexão: XH2.54-2P
- Cor: Branco
- Outras características: sonda à prova de água

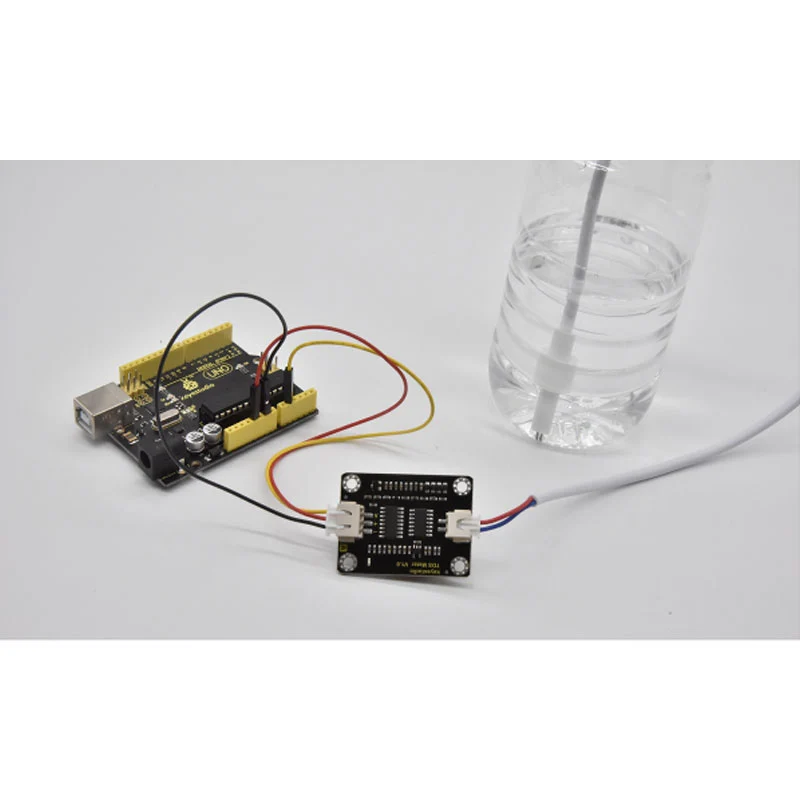

Diagrama de conexão
