Módulo sensor capacitivo de toque para Micro:bit Keyestudio

Descrição

O módulo sensor capacitivo de toque da Keyestudio é um módulo compatível com a placa controladora Micro:bit.

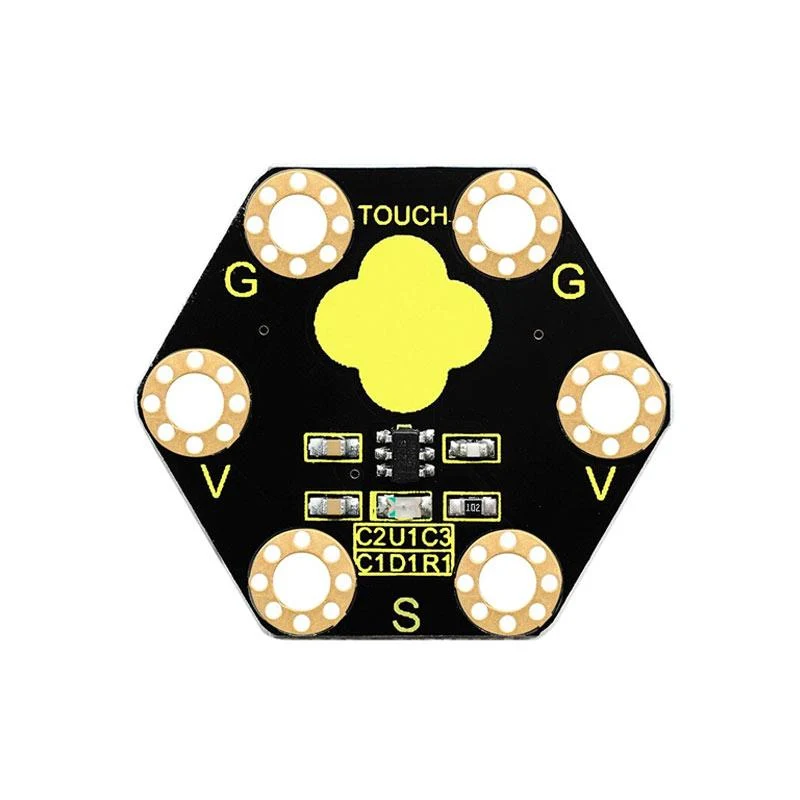

Este módulo possui 6 circunferências para ligação ao mesmo, 2 marcadas com a letra “G”, 2 marcadas com a letra “V” e 2 marcadas com a letra “S” que estão conectadas de forma separada. Uma vez que este permite ser ligado à matriz LED para a poder controlar, à letra “G” deve ser conectada a ligação Ground (Terra), à letra “V” a entrada de 3V e à letra “S” o pin de sinal.

Assim, este módulo serve para detetar o toque e foi concebido para vir substituir o botão de toque tradicional, permitindo operar com menores valores de consumo energético e, por sua vez, com uma voltagem operacional mais ampla.

Posto isto, quando ligar o sensor não deverá tocar na área de deteção de toque uma vez que o equipamento necessita de 0,5 segundos para poder garantir a estabilização. Para além disso, durante um intervalo de tempo de 4 segundos, o sensor não se irá encontrar funcional visto que se iniciou então também o processo que irá calibrar automaticamente o dispositivo.

Por fim, o sensor estará pronto a utilizar. Para tal, é necessário ligá-lo à placa controladora Micro:bit para que o sinal de entrada sentido na área tátil do módulo, ligue ou apague o sistema LED que o complementa.

Especificações do sensor

Entrada e saída digital
Peso: 2,4 gramas
Dimensões: 31 mm x 27 mm x 2,5 mm
Atributos ambientais: ROHS
Tensão operacional: 3,0 – 3,3V

Diagrama de conexão

Programação

Resultado

Conecte bem o módulo e envie o código fonte para a placa principal micro:bit. Ligado, toque na parte de deteção do módulo, a placa principal micro:bit mostrará um ícone de coração. Sem tocar, a matriz de LED mostrará outro ícone.
