Descrição

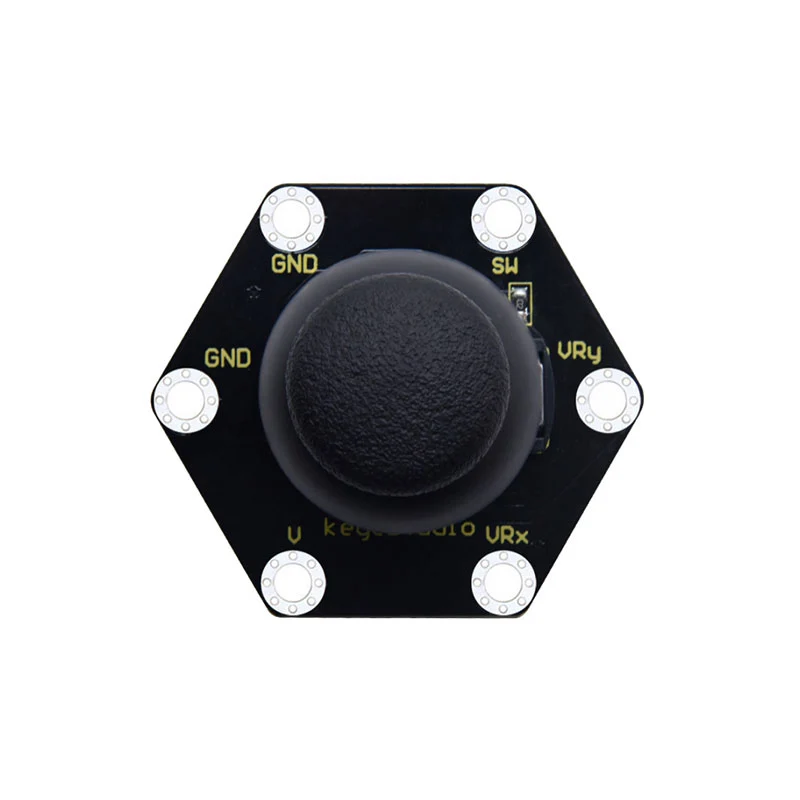

O módulo de joystick PS2 Keyestudio Micro:bit Keyestudio é totalmente compatível com a placa de controlo Micro:bit. Existem 6 portas no módulo, 2 portas GND estão conectadas. Para controlá-lo, é necessário conectar a porta VRx, VRy à porta analógica da placa de controlo Micro:bit e a porta SW à porta digital da placa de controlo Micro:bit. Podemos avaliar o estado de funcionamento do joystick no módulo lendo os dois valores analógicos e os níveis alto e baixo de uma porta digital.
Nota: Ao testar a função da porta SW, para alguns produtos, é necessário conectar uma resistência à interface SW (conectar à porta VCC após conectar uma resistência). Deste modo, a função da porta é válida, caso contrário, a porta SW é inválida.
Características
Voltagem de funcionamento: DC 3.0-3.3V
Porta de controlo: porta analógica (VRx VRy) e porta digital (SW)
Dimensões: 40mm*45mm*31mm
Peso: 11.5g
Características ambientais: ROHS
Diagrama de conexão
Programação
